FMI 流量式阀位显示器

产品详情


一、产品简介


        FMI系列流量式阀门位置指示器是一个安装面符合ISO 4401-03-02-0-02/DIN 24340标准并带∮6口径板式电磁换向阀安装面的组合装置。该模块由液压集成阀块、齿轮式容积流量计和仪表指示装置组成。流量式阀门位置指示器是安装在一个连接板上,由一个电磁换向阀完成换向操作,能够控制用于各种船舶上压载舱、载货舱和艏尖舱系统内液压阀门的阀位显示装置。阀门位置指示器适用于安装到电磁阀箱等甲板箱中。阀门开启位置的指示可以就地直观显示,也可以通过电位器或行程开关远程输出信号。


二、结构组成&基本技术参数

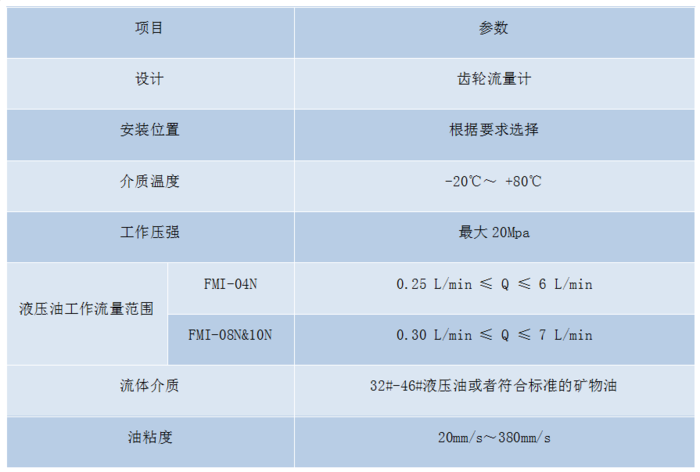

1、技术参数





2、结构组成

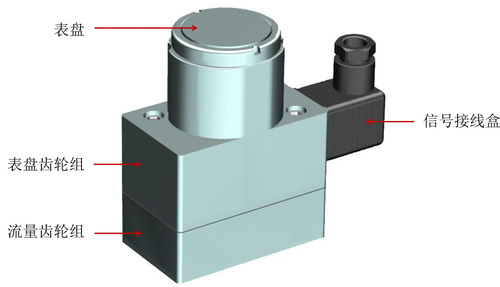

A、基础型(不带阀块)

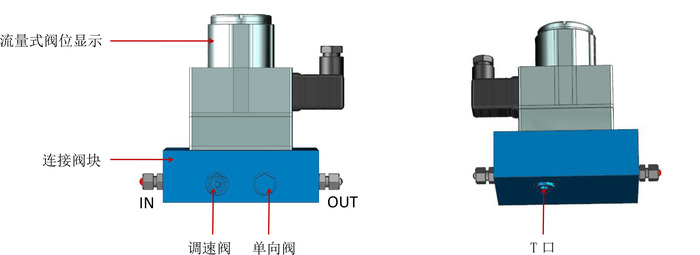

B、不装电磁换向阀,采用管式螺纹安装方式

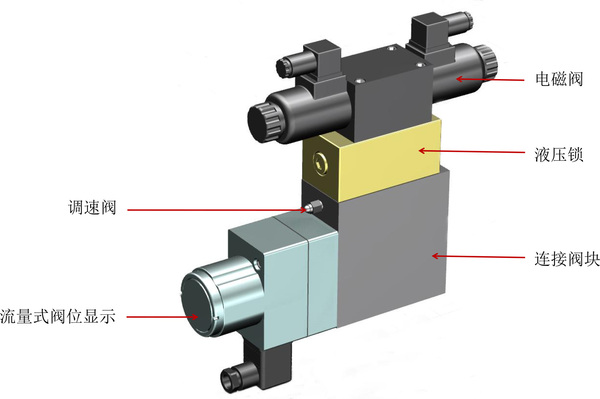

C、与电磁换向阀采用板式安装方式








三、流量式阀位显示(FMI系列)型号说明






四、流量式阀位显示(FMI系列)选型表


1 FMI 流量式阀位显示 产品目录中文.jpg



五、FMI外形尺寸及液压工作原理图

1、基础型(不带阀块)

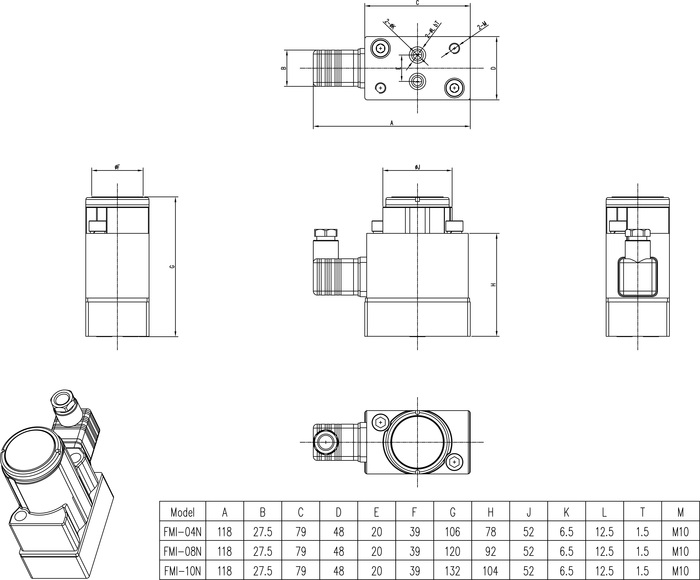

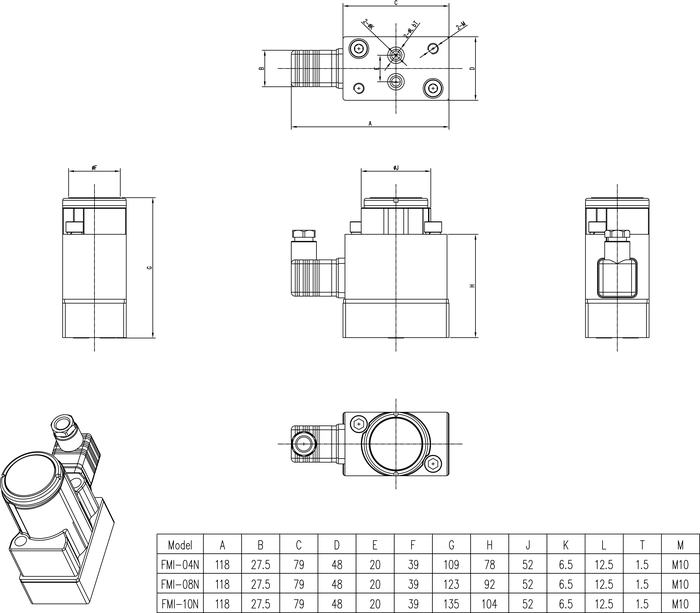

A、外形尺寸图

  • 开关型









  • 开度型













2、无电磁阀管式连接

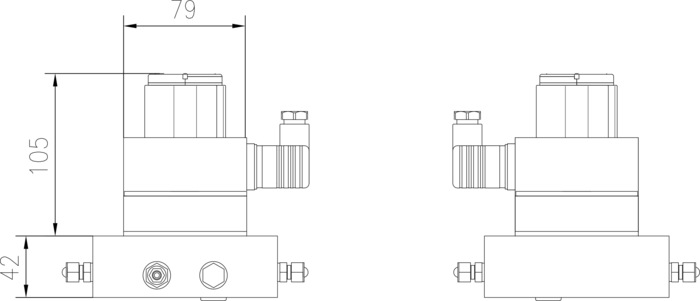

A、外形尺寸图

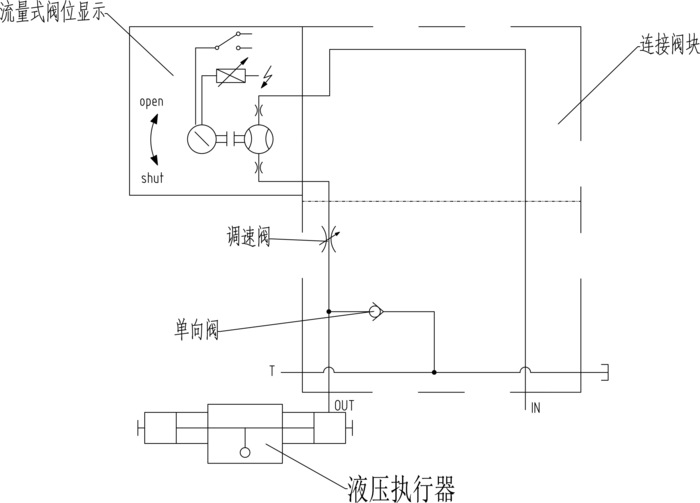

B、液压原理图

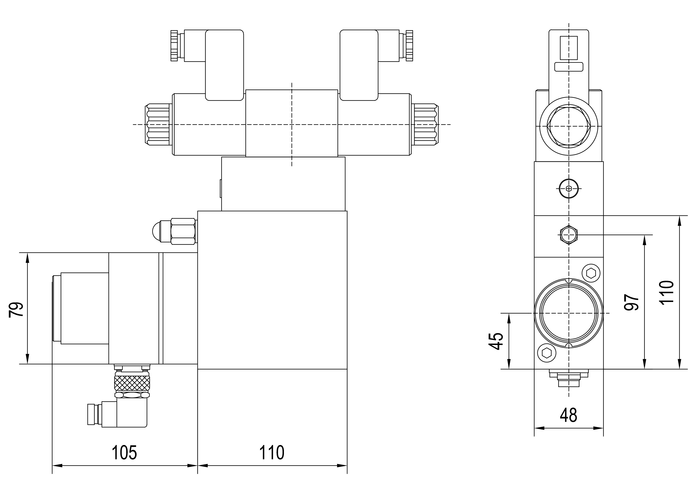

3、与3位4通电磁阀连接

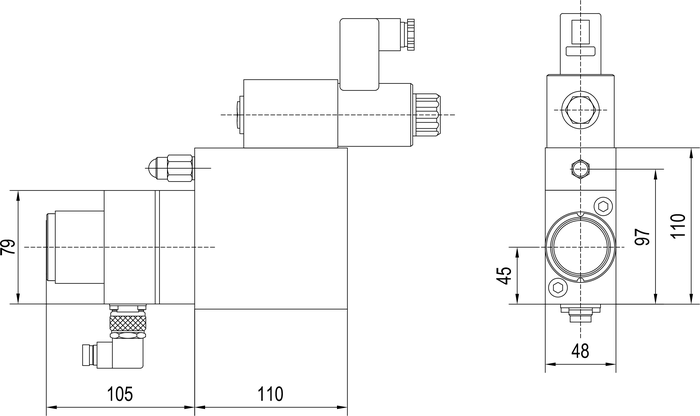

A、外形尺寸图

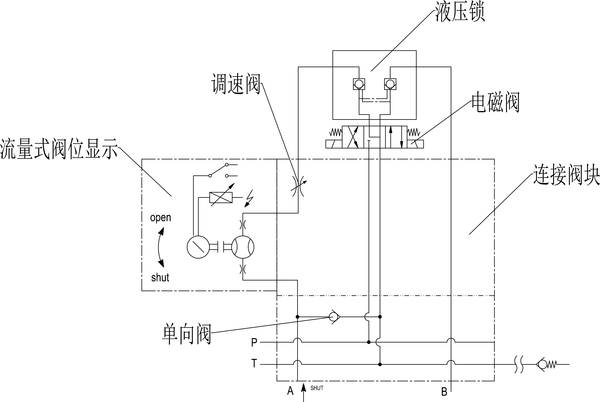

B、液压原理图










4、与2位4通单电控电磁阀连接


A、外形尺寸图

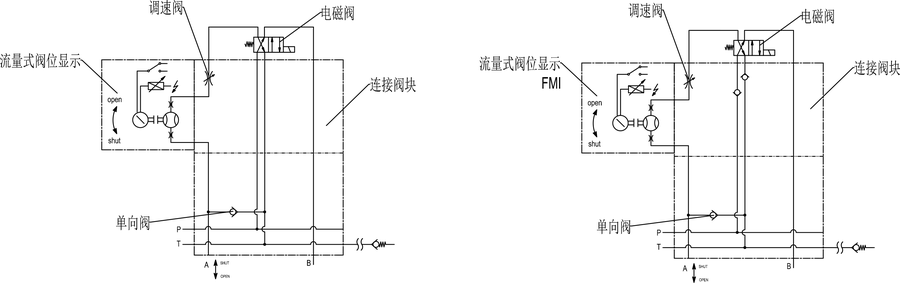

B、液压原理图










5、与2位4通双电控电磁阀连接


A、外形尺寸图









B、液压原理图










六、仪器盘外形尺寸图及电器接线图


1、表盘外形尺寸图









2、开关型电器接线图








3、开度型接线图


1)开度型阀位显示器内部接线图







2)开度型阀位显示器内部接线图








七、调试及使用注意事项


1、流入FMI阀位显示器的液压油流量不能过快(FMI-04N型应小于6L/min.,FMI-08N和FMI-10N型应小于7L/min.),否则会影响FMI阀位显示器的显示精度。可通过调节液压阀块上的调速阀来调整液压油的工作流量。

2、正常通用的液压油都适用于本阀位显示器,正常油温应控制在-20℃~+80℃之间。

3、在使用管式连接阀块的FMI阀位显示器上,压力油的方向是从IN口进,OUT 口出,不能接反。另外,T口必须接通油箱并没入液面下方。





FMI流量式阀位显示器技术文件(点击下载)
